Q型旋轉接頭當前位置: 首頁 > 產品展示 >旋轉接頭通用系列 >Q型旋轉接頭 >

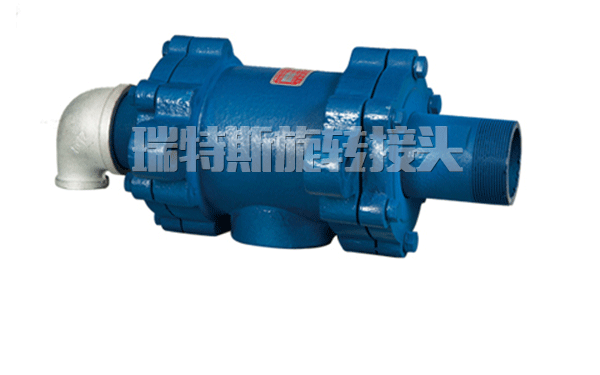

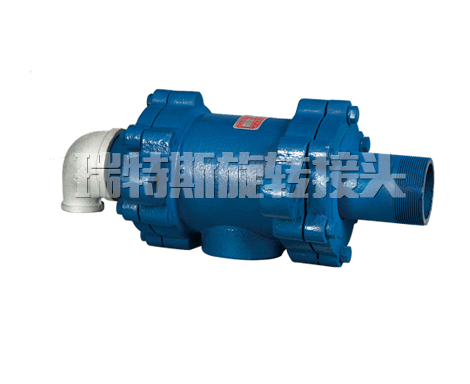

QS-G(65-100)型旋轉接頭

產品特點
QS-G型一般作為設備的主要旋轉部件,直接接到烘筒上或者輥子上。本產品使用精密加工的外管體球面、底蓋和密封環共同組成動密封摩擦副,可靠性高。
  • 產品參數
QS-G(65-100)型旋轉接頭
QS-G型旋轉接頭特點:
QS旋轉接頭的動密封的組件都是經過精密機械加工過包括:密封環、外管球面、底蓋等。動密封在工作時密封環是不與外殼體接觸的,而是浮動在底蓋和外殼體組成的空間之中的。本產品具有結構簡單、維護方便、可靠性良好、耐高溫等特點。

QS-G型旋轉接頭參數:
轉速:100RPM
溫度:220度
壓力:1.8Mpa
適用介質:飽和蒸汽、過熱蒸汽、過熱水
接頭殼體:球墨鑄鐵
流通方式:雙向
鏈接方式:螺紋連接,有左右旋之分

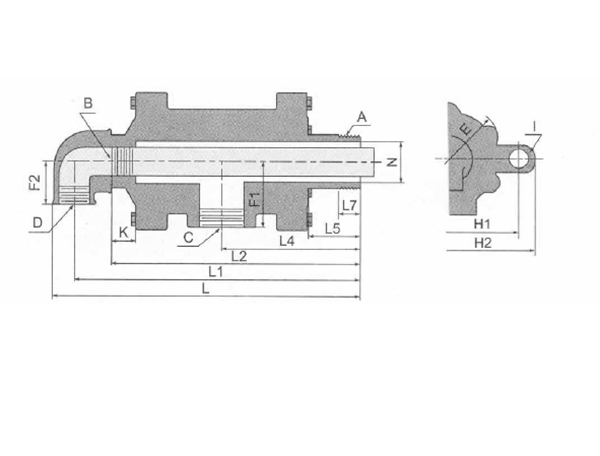

QS-G(65-100)型旋轉接頭平面圖

QS-G型旋轉接頭   雙向流通內管固定式——螺紋連接

規格

型號

A

B

C

D

E

F1

F2

H1

H2

I

K

L

L1

L2

L4

L5

L7

N

65

QS-G65-32

R2-1/2

G1-1/4

Rc2

Rc1-1/4

190

86

62

220

270

20

40

402

376

354

195

80

40

64

80

QS-G80-40

R3

G1-1/2

Rc2-1/2

Rc1-1/2

230

110

72

300

255

26

40

476

441

411

220

85

45

75

100

QS-G100-65

R4

G2-1/2

Rc2-1/2

Rc2-1/2

261

120

90

300

354

26

40

510

467

429

265

87

45

98
